SOLIDWORKS是一款全球流行的大型3D 設計軟件，可以幫助我們在電腦上快速的完成設計意圖。在設計產品的時候，我們需要出詳細的工程圖來輔助生產進行產品的加工，但是有時候一次設計可能是不準確的, 可能會遇到在工程圖中替換零件或裝配體的問題。

想要解決這個問題，通過替換工程圖參考，我們可以在不刪除和不重建現有視圖的情況下，在工程圖中完成替換零件或裝配體。

工程視圖參考模型的某個特定的配置，因此如果替換零件或裝配體中沒有定義相應的配置，系統將提示用戶按照逐個視圖來選擇參考的配置。

原始參考文件的幾何體與替換文件的幾何體之間存在的不同，將造成某些尺寸和注解的懸空。

詳細步驟如下所示：

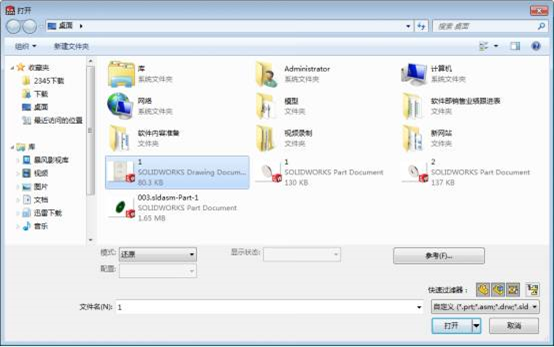

1.先選中要打開的工程圖,但是停留在選中窗口不要打開。

2.點擊參考

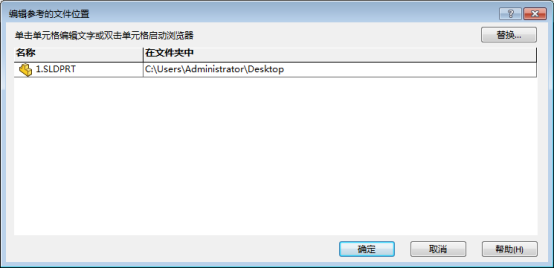

3.雙擊零件,選擇要被替換的零件

點擊[替換]，完成零部件替換，替換即完成，而且保留了此前已經存在的尺寸值。
