【問題描述】：

在很多用SOLIDWORKS進行框架設計的公司里,焊件功能都是不可或缺的一部分，當然，軟件給我們提供了一部分標準的焊件輪廓供大家使用。當然我們也會需要一些非標準的焊件輪廓，那我們該如何自定義焊件輪廓呢？

【方案介紹】：

在這里，給大家介紹一下SOLDIWORK中如何自定義非標焊件輪廓。

圖1

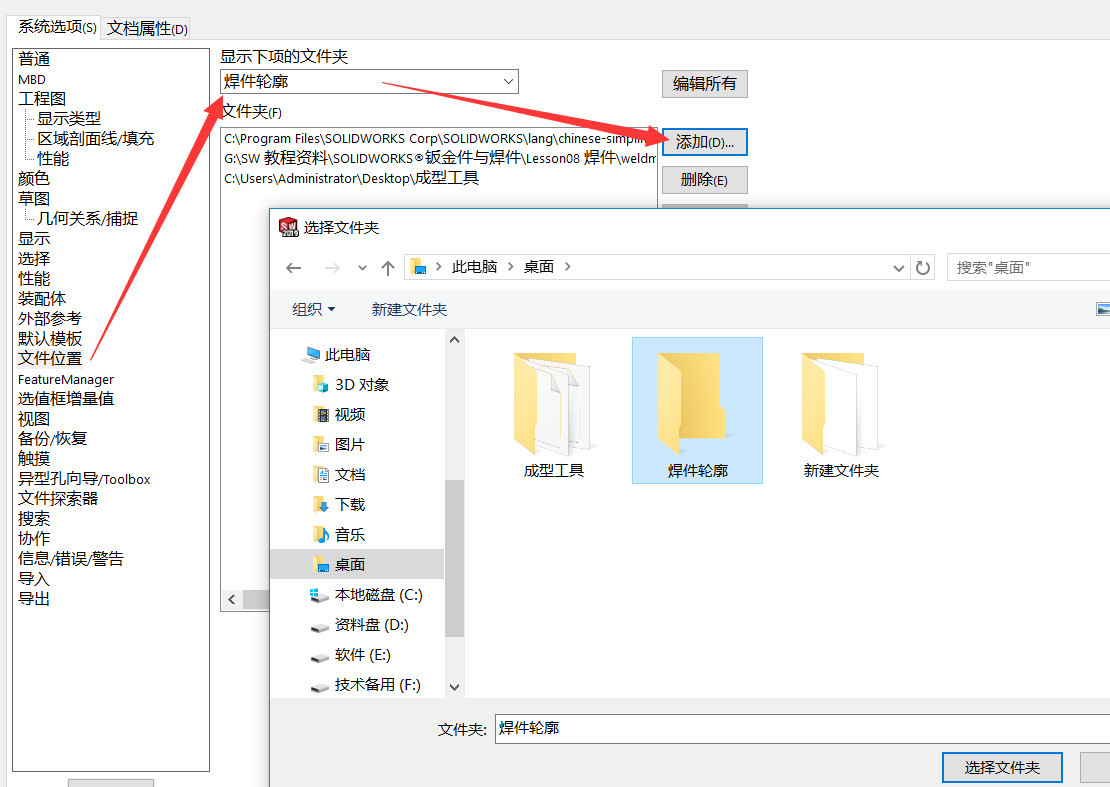

一、 將新建的文件夾添加到焊件輪廓位置。如圖2

圖2

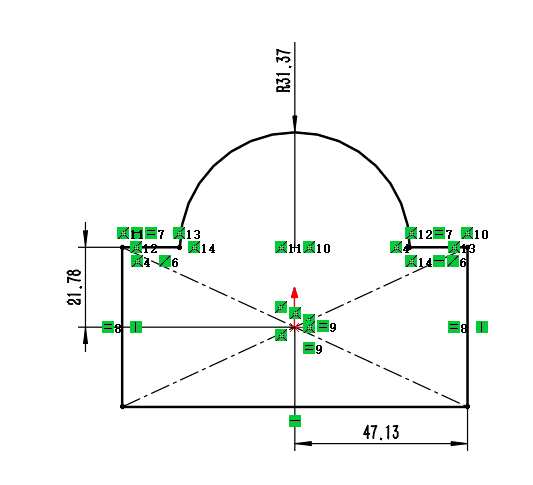

二、 在SOLIDWORKS繪圖區，繪制一個自定義的焊件輪廓草圖.如圖3

圖3

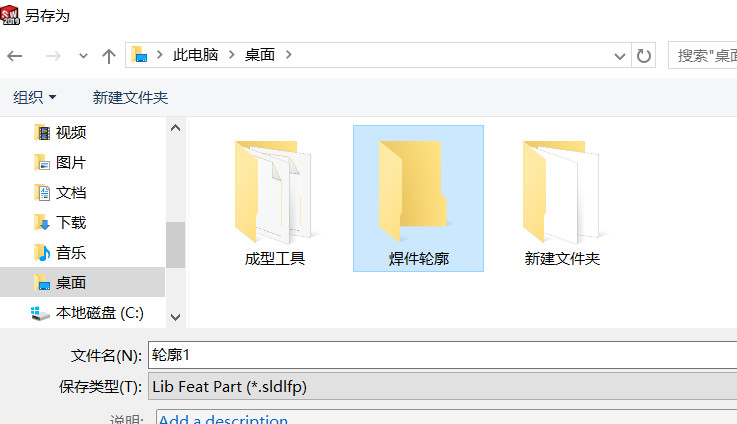

三、將草圖輪廓存儲為如圖格式，并存放于新建的文件夾中。如圖4

圖4

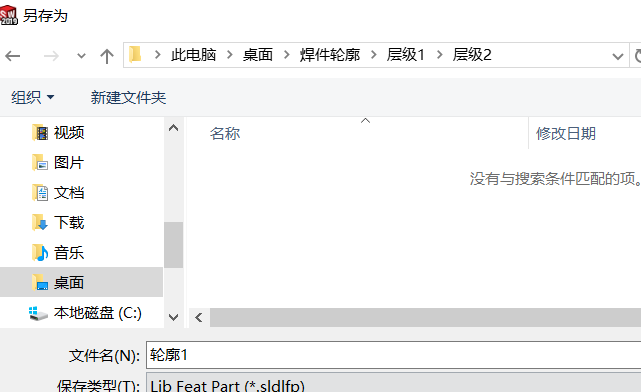

四、在存放位置文件夾下，再新建兩個層級的文件以匹配SOLIDWORKS焊件輪選擇層級。如圖5

圖5

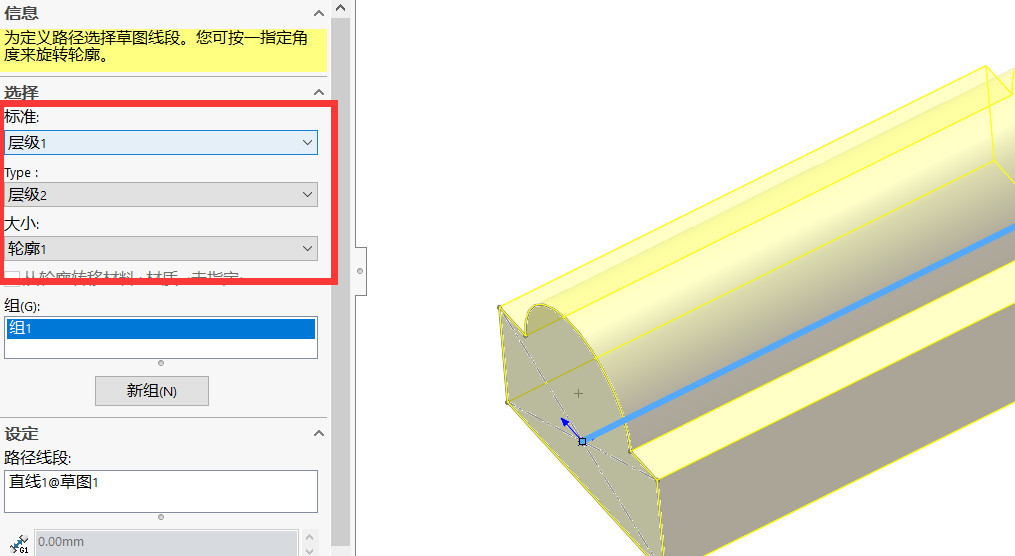

五、再繪圖區域繪制簡單框架，然后選擇結構構件，從中我們可以選用到自定義的焊件輪廓。如圖6。

圖6

  六、總結

  由以上我們可以看出，SOLDIWORKS可以快速自定義我們設計所需的非標焊件輪廓。
